Рідинне охолодження дає вам безмежні можливості для налаштування.

Ви можете вибрати колір охолоджуючої рідини, тип трубки, розмір і колір радіатора тощо.

Якщо ви будуєте свою першу установку, у вас, мабуть, є більш нагальна проблема: безпека.

Що робити, якщо рідина капає на обладнання та викликає коротке замикання?

Що, якщо вся ваша система загориться?

Це обґрунтовані занепокоєння, і ми маємо відповіді.

Давайте подивимося, чи може рідинне охолодження бути небезпечним і як можна забезпечити безпеку, якщо ви хочете побудувати свою першу петлю.

Чи безпечне рідинне охолодження?

Рідинне охолодження є цілком безпечним, якщо у вашому контурі немає витоків і використовується відповідна охолоджуюча рідина.

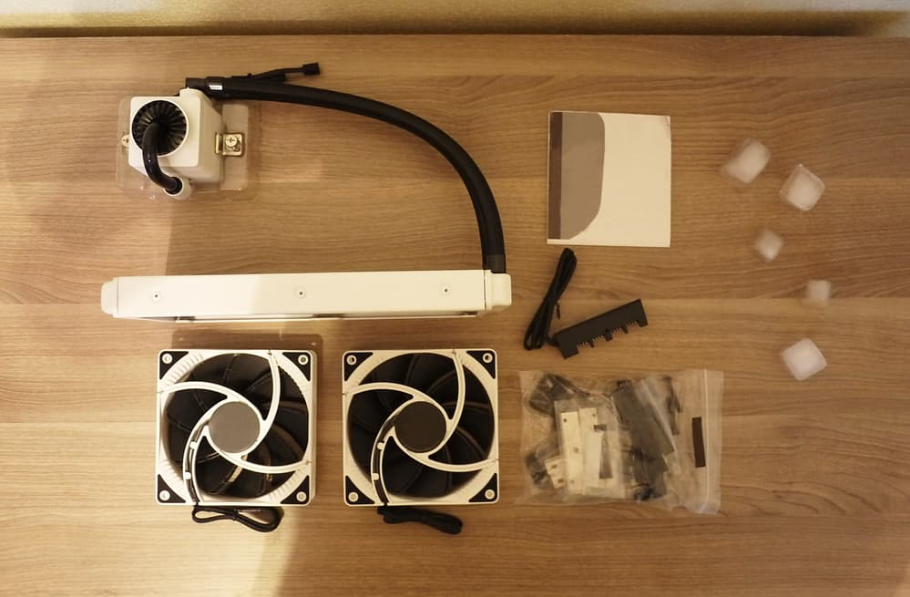

Кулери «все в одному» (AIO) — найзручніший варіант для тих, хто наважується на рідинне охолодження.

Насос, резервуар, охолоджувач і радіатор попередньо прикріплені, тому ймовірність витоку мінімальна.

Крім того, контур попередньо заповнений відповідною теплоносієм.

Справи стають дещо складнішими, коли ви вирішуєте створити спеціальний цикл, який охоплює ваш ЦП, графічний процесор, SSD і, можливо, навіть VRM на вашій материнській платі.

Щоб підвищити безпеку, визначте та усуньте витоки перед першим увімкненням ПК.

Наповнюючи резервуар і петлю, накрийте апаратуру паперовим рушником.

Якщо ви бачите будь-які краплі води, визначте місце витоку та усуньте його.

Багато експертів рекомендують дистильовану воду для охолоджуючої рідини.

Ви повинні додати трохи біоциду, щоб запобігти росту організмів у вашій петлі та перешкоджати потоку води.

Однак, якщо ви будуєте свій перший спеціальний цикл, вибирайте деіонізовану воду, оскільки вона дуже неелектропровідна і не пошкодить ваш комп’ютер, навіть якщо витік залишиться непоміченим.

Зверніть увагу, що деіонізована вода не залишається непровідною назавжди.

Він відновить видалені іони, коли пройде через вашу петлю та стикнеться з радіатором.

Початківцям також слід уникати змішування власної охолоджувальної рідини, оскільки отримати правильні пропорції дуже складно, особливо з червоними, жовтими та помаранчевими барвниками.

Якщо ви створюєте тематичну установку, придбайте попередньо змішаний розчин від відомого бренду, щоб відповідати бажаному кольору.

Щоб отримати індивідуальний відтінок, ви також можете використовувати барвники, спеціально розроблені для водяного охолодження.

Ніколи не використовуйте харчові барвники, оскільки вони сприяють росту бактерій і водоростей у вашій петлі.

Як зробити рідинне охолодження безпечним

Якщо ви хочете створити тематичну або RGB-систему, якій позаздрять ваші друзі, вам доведеться використовувати спеціальну петлю для водяного охолодження.

1. Виберіть правильні труби та фітинги

Трубка для вашої петлі буває двох різновидів: м’яка та жорстка.

М’яку трубку легше згинати, що забезпечує додаткову маневреність.

З іншого боку, жорстка труба дозволяє створювати кути 90 градусів, надаючи вашій установці чіткий вигляд.

Для кожного типу трубок потрібен спеціальний фітинг для запобігання витоку.

Зубчасті фітинги призначені для м’яких труб.

Трубка вставляється у фітинг і фіксується за допомогою зубця.

Щоб забезпечити ідеальне ущільнення, злегка потягніть трубку та переконайтеся, що вона не від’єднається.

Зверніть увагу, що манжета фітинга не відповідає за герметичність.

Ви повинні переконатися, що трубка зафіксована у фітингу.

Навпаки, ви повинні придбати жорсткі компресійні фітинги для жорстких трубок.

Ущільнювальне кільце на фітингу захоплює трубку та створює щільне ущільнення.

Крім того, розміри вашої труби та фітинга мають збігатися.

В іншому випадку протікання буде неминучим.

Нарешті, будьте обережні, згинаючи труби, оскільки ви можете спричинити надмірний тиск у петлі.

Початківці повинні використовувати 90- і 45-градусні фітинги замість згинання петлі.

Хоча готова установка не буде виглядати такою чистою, ці фітинги значно зменшують кількість помилок при встановленні та роблять вашу петлю безпечнішою.

Крім того, ви будете використовувати менше трубок з кутовими фітингами, оскільки вам не доведеться витрачати їх на вигини.

2. Прочитайте інструкцію з експлуатації

До кожного обладнання для вашої петлі додається інструкція з експлуатації.

Уважно прочитайте ці посібники, щоб уникнути помилок.

Наприклад, встановлюючи водяний блок для вашої відеокарти, зверніться до посібника, щоб отримати інструкції щодо видалення повітряного охолоджувача та встановлення нового водяного блоку.

Ви не отримаєте адекватного охолодження, якщо охолоджуюча пластина блоку та термопрокладки не контактують з компонентами карти.

Ваш графічний процесор може навіть перегрітися та отримати пошкодження, незважаючи на те, що вода тече через ваш контур.

3. Виберіть правильну охолоджуючу рідину

Як згадувалося раніше, деіонізована вода є найкращим охолоджувачем для новачків.

Цей тип води пройшов спеціальні хімічні процеси для видалення всіх мінеральних іонів.

Як наслідок, він не проводить струм.

Якщо він протікає, шанси на коротке замикання значно менші.

Незважаючи на свої переваги, деіонізована вода дорога і її відносно важко знайти.

Ось чому багато людей використовують дистильовану воду, яка є достатньою та дешевою.

Вам потрібно додати трохи біоциду, щоб запобігти росту у вашій петлі.

Багато людей використовують пропіленгліколь, який найчастіше міститься в екологічно чистих антифризах.

Склад знищує мікроорганізми і запобігає корозії.

Охолоджуюча рідина для ПК має містити не більше 15 відсотків пропіленгліколю, оскільки суміш густа і має гіршу теплопровідність, ніж вода.

Також зауважте, що не слід використовувати етиленгліколь у спеціальному циклі, оскільки речовина токсична для людей і тварин.

Виробники AIO часто використовують його, оскільки передбачається, що цикл залишається закритим назавжди.

Якщо ви збираєтеся створити тематичну конструкцію з напівпрозорими трубками, не змішуйте свою охолоджуючу рідину.

Попередньо змішані розчини є кращим варіантом, оскільки вони містять потрібну кількість і тип біоциду, інгібітора корозії, матриці та хімікатів, які створюють ефект.

Ми також рекомендуємо уникати двох типів охолоджуючих рідин:

1. Непрозорі розчини. Ці рідини, як правило, знебарвлюються через кілька місяців і залишають значні залишки після зливання. Вони також швидко накопичуються, якщо ви не вмикаєте комп’ютер кілька днів.
2. Червоний і оранжевий кольори. Ці розчини сумно відомі тим, що через деякий час забивають петлю. Їх також неможливо ретельно очистити. Якщо ви вирішите змінити тему, вам, швидше за все, доведеться змінити свої трубки.

4. Підготуйтеся до заповнення петлі

Перш ніж додавати охолоджуючу рідину в систему, необхідно вжити деяких заходів безпеки.

A. Відключіть материнську плату

Необхідно від’єднати 24-контактний кабель живлення від джерела живлення до материнської плати.

Ваш резервуар поставляється з перемичкою в коробці.

Завдання перемички полягає в тому, щоб блок живлення не подавав електроенергію 12 вольт, коли ви натискаєте кнопку живлення.

Таким чином можна включити насос і заповнити контур, не вмикаючи комп’ютер.

Це має дві переваги:

1. Для видалення повітря з петлі потрібно кілька разів увімкнути та вимкнути комп’ютер.
2. У вас є шанс перевірити герметичність, не пошкодивши обладнання.

Поки ваша материнська плата, процесор і графічний процесор не отримують живлення, вам не потрібно турбуватися про витоки.

B. Закрийте зливний клапан

Перед заповненням контуру переконайтеся, що зливний клапан перпендикулярний контуру.

Це положення означає, що клапан закритий.

Крім того, закрийте зливну пробку, навіть якщо на ній є клапан.

Ви ж не бажаєте, щоб просочування протікало через клапан і забруднювало вашу систему.

C. Використовуйте паперовий рушник

Покладіть кілька паперових рушників під усі ваші фітинги та з’єднання.

Білий паперовий рушник ідеально підходить, якщо ви використовуєте кольорову охолоджуючу рідину, оскільки плями води будуть добре помітні.

Цей паперовий рушник також буде діяти як захисний шар, який уловлює можливі краплі.

Якщо ви помітили будь-які краплі, вимкніть систему та залиште її висихати принаймні на 24 години.

Тримайте комп’ютер відключеним протягом цього періоду.

5. Заповніть свою петлю

Тепер настав час залити охолоджуючу рідину у ваш контур.

Пам’ятайте, що ваш цикл не порожній.

Він уже наповнений повітрям.

Це повітря має кудись вийти, коли ви наповнюєте контур, тому не наливайте занадто багато охолоджувальної рідини занадто швидко.

Щоб заповнити цикл, виконайте такі дії:

1. Наповніть резервуар, але залиште трохи місця зверху для виходу повітря.
2. Увімкніть систему і дочекайтеся, поки резервуар спустошиться.
3. Вимкніть комп’ютер і залийте резервуар.
4. Виконайте два попередні кроки кілька разів, доки контур не заповниться теплоносієм.
5. Дайте системі попрацювати приблизно 30 хвилин, доки не зникнуть великі бульбашки повітря. Якщо рівень охолоджуючої рідини падає, додайте ще.
6. Дайте системі попрацювати кілька годин. Деякі експерти рекомендують 24 години, але це не обов’язково.

Не вмикайте комп’ютер протягом цих кількох годин.

Тут ключове значення має терпіння.

УВАГА: Перш ніж натиснути кнопку живлення, переконайтеся, що ви поставили перемичку на 24-контактний шнур живлення.

В іншому випадку натискання кнопки ввімкне всю систему.

Якщо у вашому контурі є витоки, ваше обладнання зазнає значної шкоди.

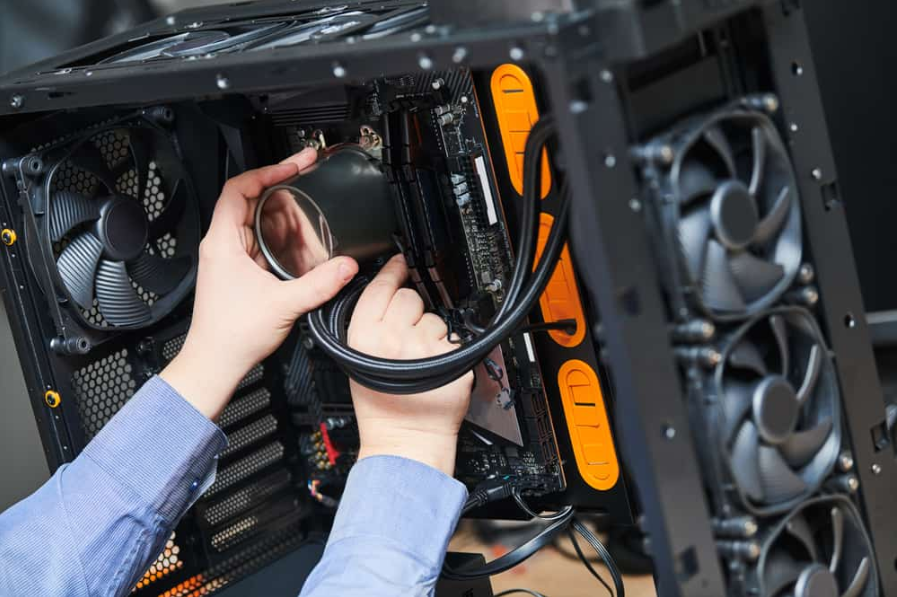

Поради щодо встановлення індивідуальних контурів водяного охолодження

На додаток до наведеної вище інформації, ось кілька коротких порад, які допоможуть зробити встановлення вашої першої спеціальної петлі безпечнішим і простішим.

• Почніть з блоку GPU. Таким чином, ви можете працювати над блоком поза корпусом без обмежень. Ви зробите роботу чистішою та отримаєте впевненість для наступних кроків.

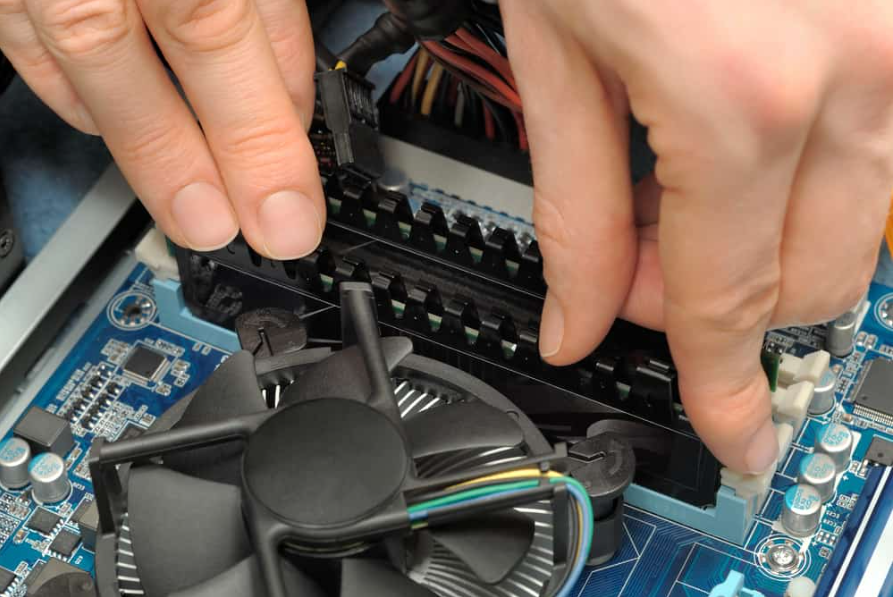

• Видаліть оперативну пам’ять. Перед встановленням блоку процесора вийміть оперативну пам’ять, щоб мати більше місця для роботи.
• Затягніть гвинти у вигляді зірки. Встановлюючи водоблоки, не затягуйте гвинти, які знаходяться з одного боку. Натомість закрутіть по одному гвинту з кожного боку, щоб уникнути надто сильного тиску з одного боку.
• Залиште трохи повітря у верхній частині резервуара. Цей зазор дозволяє повітряним бульбашкам охолоджуючої рідини виходити наверх і залишати контур, не створюючи проблем.
• Купуйте додаткові трубки. Початківці, як правило, роблять помилки при проектуванні та вимірюванні своїх петель. Нерідко доводиться переробляти весь цикл. Переконайтеся, що у вас достатньо труб, щоб виправити будь-які несправності.
• Згладьте краю труби після надрізів. Після розрізання труб краї можуть бути шорсткими, що може пошкодити ущільнювальні кільця та спричинити замикання. Пом’якшіть як внутрішні, так і зовнішні краї, щоб уникнути витоків у майбутньому.
• Не позначайте свої трубки гострими кольорами або маркерами перед тим, як їх розрізати. Пластиковий матеріал поглине чорнило, щойно ви нагрієте трубку. Натомість оцініть точку різання очима.
• Відріжте трохи довше, ніж потрібно. Після згинання труб і обліку арматури можна робити точні виміри. Завжди можна вкоротити довгу трубку, але ви можете зробити коротку трубку довшою.
• Не надягайте манжети та ущільнювальні кільця до кінця збірки. Цілком природно робити помилки при установці трубок. Залиште кришки, доки ви не переконаєтеся, що цикл завершено.
• Не поспішай. Створення спеціальної петлі вимагає часу та терпіння. Переконайтеся, що ви приділили достатньо часу, перш ніж почати. Ви ніколи не знаєте, що може піти не так і скільки часу це може зайняти.

Охолодження нижче нуля не безпечне (для всіх)

Охолодження нижче нуля (або азотне охолодження) передбачає використання рідкого азоту, щоб знизити температуру процесора нижче кімнатної, навіть якщо він перебуває під великим навантаженням.

Цей метод призначений лише для екстремальних оверклокерів, які хочуть встановити світові рекорди.

Навіть пристрасним геймерам, які розгортають налаштування гри до максимуму, не знадобиться азотне охолодження.

Метод може стати надзвичайно небезпечним, якщо ви не знаєте, що робите.

Найважливіше те, що коли температура процесора падає нижче температури навколо нього, ви відчуєте конденсат.

Це явище спричинене утворенням крапель води на вашому обладнанні, коли волога в повітрі перетворюється на рідину.

Захист вашого обладнання від конденсату – це складне завдання, яке потребує значного досвіду та знань.

Початківцям слід категорично уникати цього.

Чи варте рідинне охолодження?

Процесори, виготовлені до 2015 року, раніше були енергоємними та генерували велику кількість тепла.

За останні роки, окрім підвищення ефективності ЦП, технологія повітряного охолодження зазнала значного прогресу.

У результаті вентилятори та радіатори стали дуже ефективними для розсіювання тепла, що змусило багатьох користувачів замислитися, чи водяне охолодження все ще є життєздатним варіантом.

Щоб відповісти на це питання, нам потрібно розглянути відмінності між рідинним і повітряним охолодженням.

Рідинне охолодження Vs. Повітряне охолодження

Теплоємність води значно більше, ніж повітря.

Ось чому рідинне охолодження традиційно було рішенням для машин високого класу з потужними ЦП, такими як AMD Threadrippers і Intel Xeon.

Водяне охолодження також знайшло своє застосування серед завзятих розробників ПК, які хочуть створювати ідеальні ігрові машини.

Але для звичайного користувача повітряне охолодження вже давно є найзручнішим і ефективним рішенням.

І в доступному для огляду майбутньому так і залишиться.

Ось коротке порівняння двох механізмів охолодження, щоб допомогти вам визначитися.

A. Вартість

У минулому водяне охолодження коштувало дорожче, оскільки в нього входило більше деталей.

Однак великі складні радіатори в останні роки стають все дорожчими.

Ці великі вежі складаються з багатьох маленьких ребер і використовують складні матеріали для підвищення ефективності.

У той же час AIO з маленькими радіаторами стали доступнішими.

Іноді AIO може коштувати дешевше, ніж потужний повітроохолоджувач, і забезпечувати краще охолодження завдяки вищій теплопровідності води.

B. Довголіття

Контури рідинного охолодження завжди втрачають трохи води.

Незалежно від того, наскільки герметично закритий контур, частина води випарується через пористі трубки та з’єднання.

Це випаровування є більш неприємним у AIO, оскільки ви не можете повторно наповнити цикл.

Як наслідок, AIO, як правило, тривають від трьох до п’яти років, тоді як ви очікуєте, що ваш спеціальний цикл працюватиме довше, за винятком будь-яких ускладнень, спричинених зростанням і поганим обслуговуванням.

Навпаки, рішення для повітряного охолодження можуть безвідмовно працювати до 10 років за нормальних умов.

C. Встановлення

Спеціальна петля є найскладнішим рішенням для охолодження для встановлення.

Незважаючи на те, що AIO простіше встановити, вони все одно включають кілька компонентів і потребують певного планування.

Повітряне охолодження також може бути складним для встановлення, якщо у вас є кілька вентиляторів.

Ви повинні бути більш обережними, плануючи потік повітря у вашому корпусі.

І ви можете зіткнутися з проблемами зазору, якщо ваш корпус не вміщує розмір вашого радіатора.

D. Технічне обслуговування

Вентилятори потребують найменшого обслуговування, що робить повітряне охолодження найкращим варіантом для користувачів, у яких немає часу на обслуговування.

Більш того, якщо один з вентиляторів перестане працювати, його можна без особливих зусиль замінити.

Так само AIO не потребують обслуговування.

Однак вам доведеться замінити всю схему, якщо щось піде не так.

Нарешті, з власною петлею вам доведеться регулярно перевіряти насос і резервуар.

Якщо ви використовуєте охолоджуючу рідину, відмінну від дистильованої води, вам, можливо, доведеться зливати контур і очищати його кожні кілька місяців.

Залежно від охолоджувальної рідини, очищення може включати розбирання петлі для очищення трубок.
